ACO Spin. Guri de scurgere pentru terase si acoperișuri verzi.


O familie de guri de scurgere care soluționează colectarea apelor pluviale de pe terase și acoperișuri verzi, tratând în deplină siguranță străpungerea hidroizolației prin acoperiș și aducerea la cota finală a grătarelor cu diferite elemente de înalțare în funcție de tipul de terasă.
Aceste produse se utilizează în aplicațiile: terase și acoperișuri verzi.

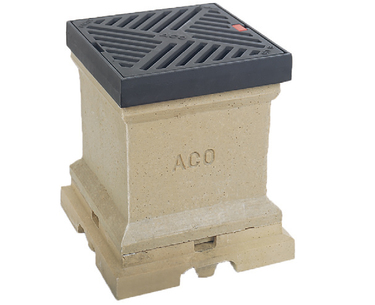

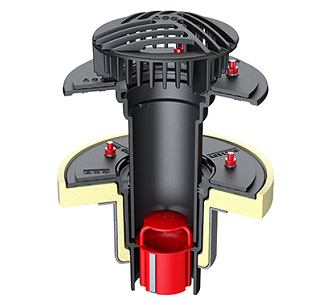

ACO Spin

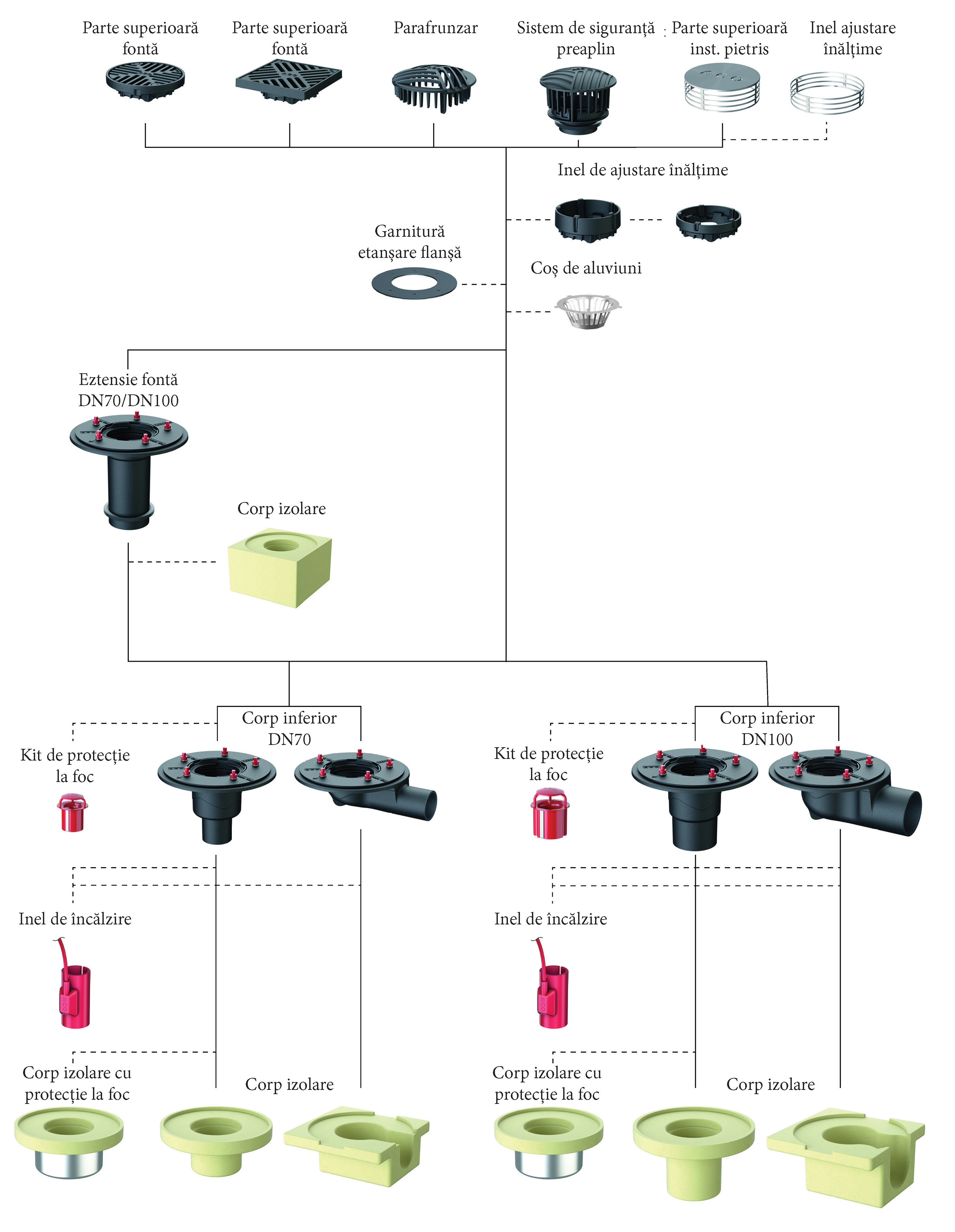

  • Sistem de gură de scurgere cu elemente de aducere la cotă pentru acoperișuri verzi
  • Corpuri inferioare din fontă, cu flanșă mecanică pentru fixarea hidroizolației
  • Corpuri superioare din beton cu polimeri, pentru compensarea inălțimii stratului de pământ
  • Grătare din fontă și inox
Mod de asamblare guri de scurgere ACO Spin
ACO_Spin_DN70-DN100pdf
ACO_Spin_DN125-DN150pdf

Spin_DN_70_orizontal_7053.11.12_accesoriipdfdwg
Spin_DN_70_vertical_7033.10.12_accesoriipdfdwg
Spin_DN_100_orizontal_7054.11.12_accesoriipdfdwg
Spin_DN_100_vertical_7034.10.12_accesoriipdfdwg
Spin_DN_125_vertical_7035.10.12_accesoriipdfdwg
Spin_DN_150_vertical_7036.10.12_accesoriipdfdwg
Elemente BIM download
Declarație de conformitatepdf
Instrucțiuni de instalare guri de scurgere ACO Spin

pdf

Instrucțiuni de instalare pentru terase circulabile/acoperișuri verzi

pdf

Instrucțiuni de instalare inel de încălzirepdf

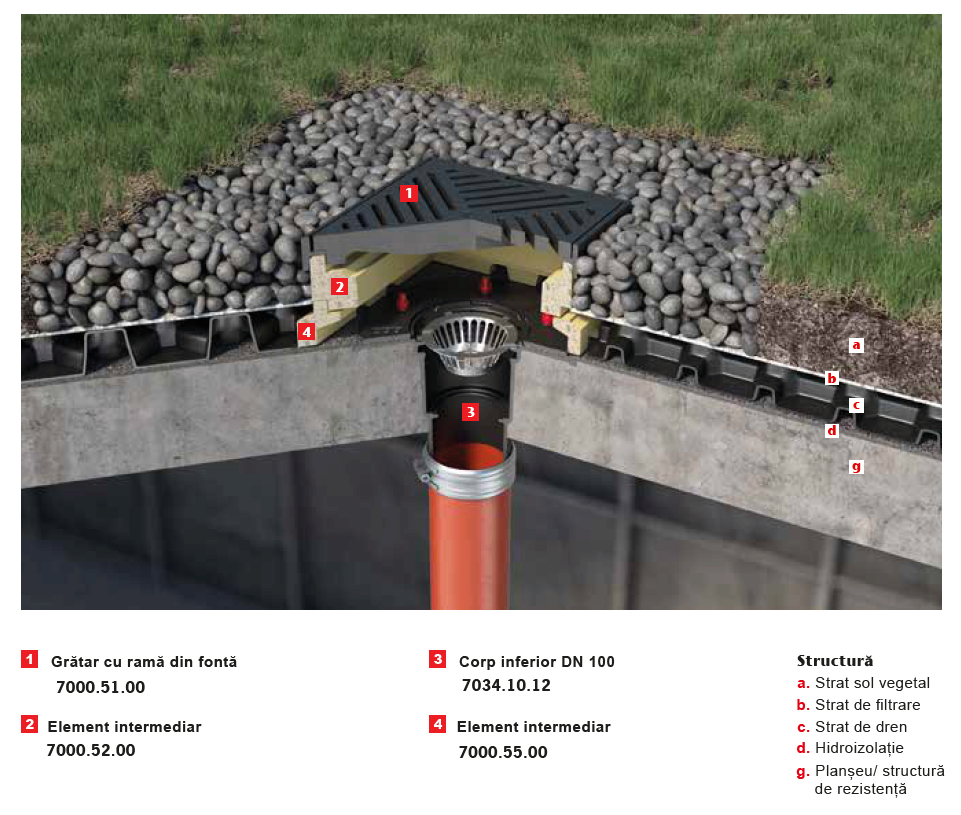

Instalare acoperiș verde

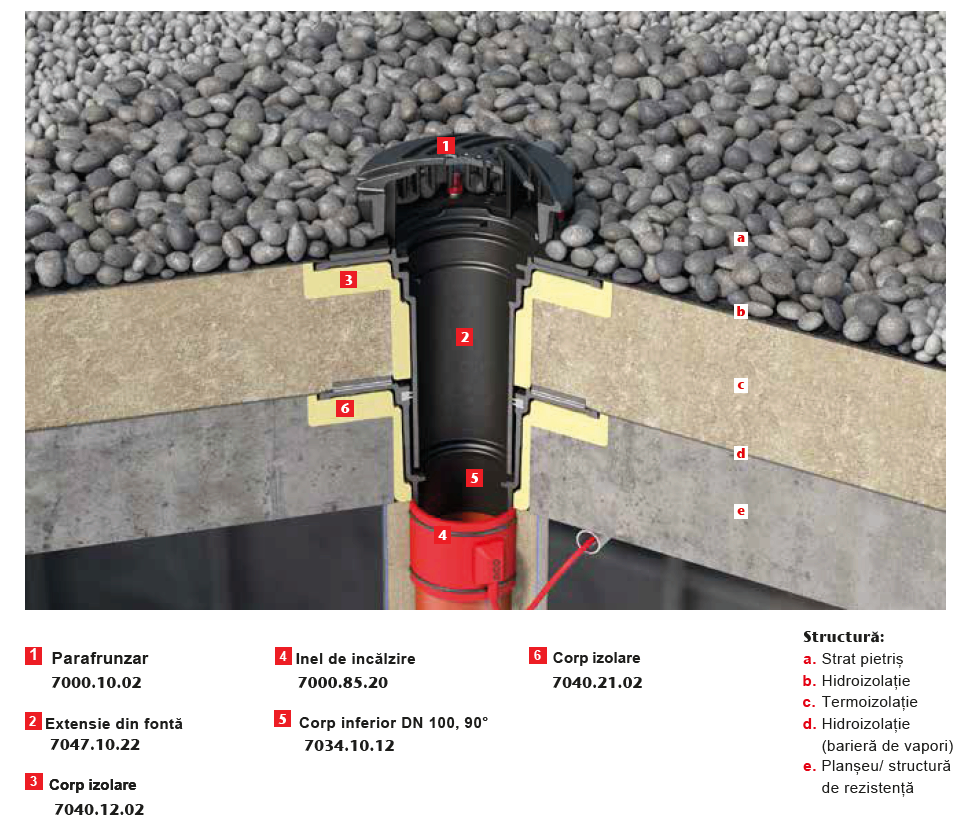

Instalare terasă circulabilă
