Platforme-industriale

Platforme industriale

Platformele industrialeaduc întotdeauna provocări multiple sistemului de management al apelor metorice: este necesară o colectare eficientă, o pre-epurare a apelor pluviale și de cele mai multe ori este necesară gestionarea vârfului hidraulic la ploi foarte puternice. Produsele ACO rezolvă toate aceste provocari, de la momentul căderii ploii pe platformă și până la evacuarea apei de pe proprietate.
Această aplicație este întâlnită în următoarele tipuri de proiecte: centre comerciale, unități de producție și centre logistice și aeroporturi.

Managementul apelor meteorice
Atenuarea vârfului hidraulic

Trebuie să colectați apele pluviale de pe platforme cu trafic greu, care solicită rigolele și gurile de scurgere cu clase de sarcini D400, E600 sau chiar F900?

Canalizarea pluvială are puține descărcări?

Reglementările privind protecția mediului vă solicită instalarea unui separator de hidrocarburi?

Nu aveți disponibilă infrastructură de canalizare pentru descărcarea apelor pluviale?

Vârful hidraulic acumulat la ploi puternice generează un volum mare de apă?

askACO
Clase de sarcini și încărcări hidraulice

Clasele de sarcini la care sunt supuse platformele industriale impun de obicei utilizarea unei soluții de colecatare de tip monolit.

Traficul cu autocamioane încărcate sau cu motostivuitoare trebuie luat în considerare la dimensionarea rigolelor și gurilor de scurgere.

Lungimile hidraulice mari generate de numărul mic de descărcări reprezintă o provocare des întâlnită pe platformele indutriale. Utilizarea unor rigole cu capacitate hidraulică mare va ajuta la optimizarea costurilor.

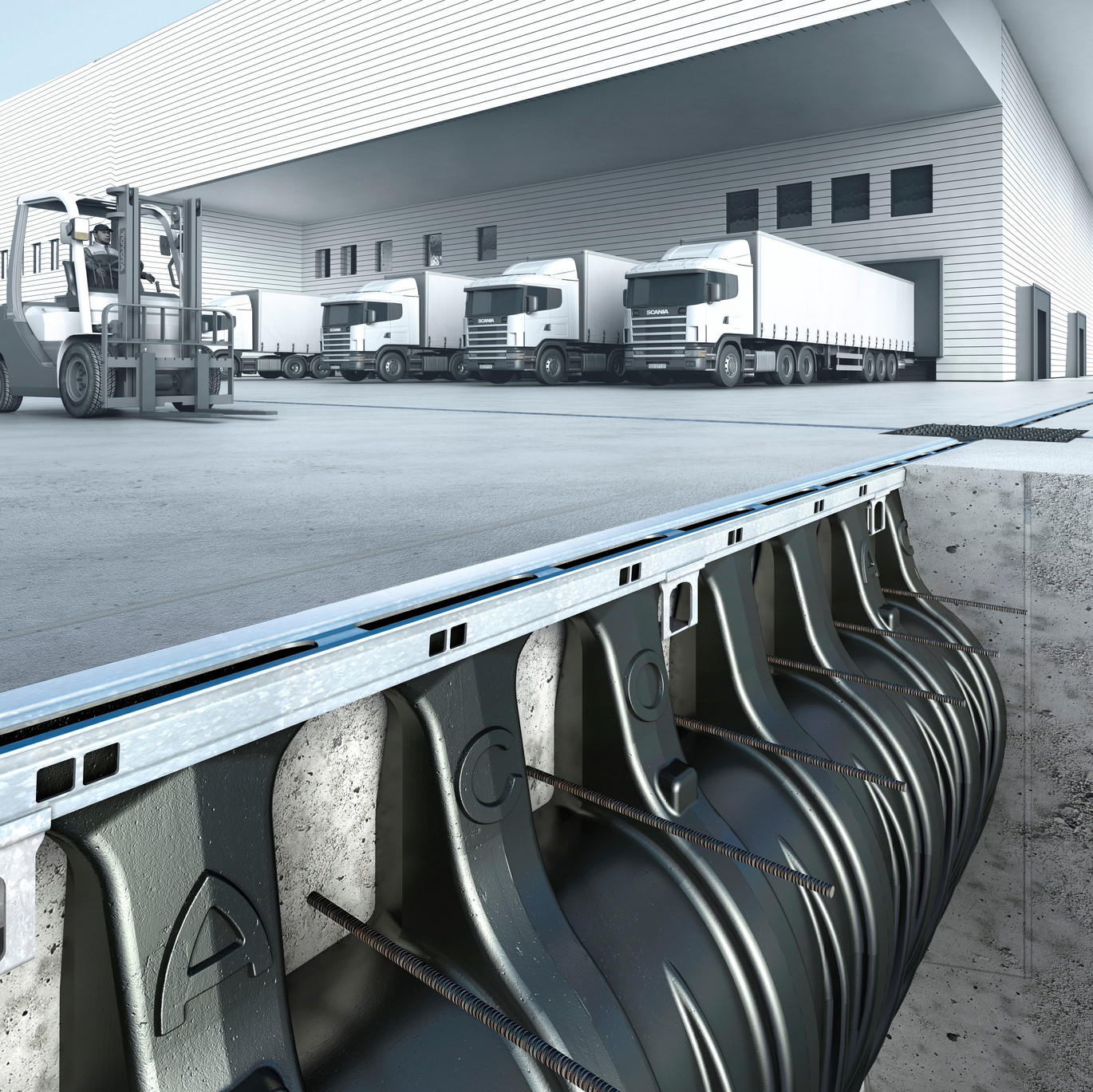

ACO Drain Qmax Platforme Industriale
Protejarea mediului înconjurător - pânză de apă freatică fără hidrocarburi

Separatoarele de lichide ușoare au un rol foarte important în protecția mediului înconjurător prin eliminarea hidrocarburilor din apele pluviale colectate de pe drumurile și platformele poluate de traficul auto. ACO investește o atenție deosebită în conformitatea acestor produse: etanșeitatea, stabilitatea statică, capacitatea hidraulică și eficiența instalației de separare sunt periodic testate în condiții reale de debit nominal și cu cantități impresionante de ulei de către institute independente abilitate în acest sens.

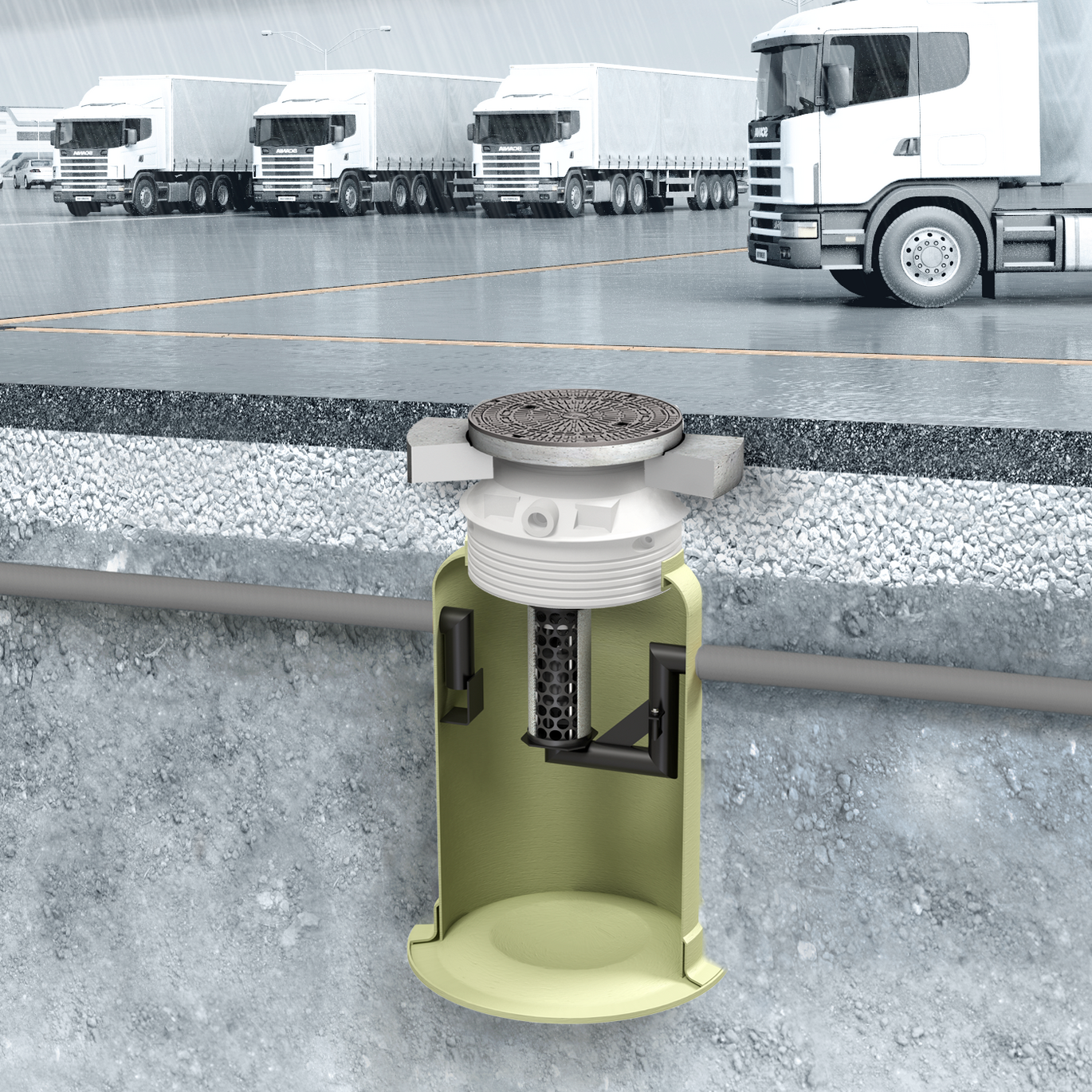

Separator Hidrocarburi ACO Oleopator G D400
Gestionarea volumelor mari de ape pluviale

Sigilarea solului cu platforme, drumuri și clădiri duce la acumularea de volume mari de ape pluviale.

În condițiile unei descărcări limitate sau inexistente în sistemul de canalizare, apare necesitatea stocării acestui volum mare de apă pe perioada precipitațiilor intense, iar în aplicațiile în care permebilitatea solului relevată de studiile geotehnice permite un grad bun de infiltrare, este recomandată utilizarea acestui tip de descărcare a apelor pluviale.

ACO SBXX Industrial Platform
Collect Teil

Rigole special concepute pentru platforme industriale:

ACO Monoblock RD
  • Structură monolitică foarte robustă, din beton cu polimeri
  • Instalare directă în asfalt.
  • Număr redus de elemente detașabile, rezistență la vandalism
  • Sistem complet accesorizat, cu diferite înalțimi de montaj
  • Culori disponibile: natur (instalare în beton sau în pavele) sau negru antracit (instalare în asfalt)
  • Clasa de sarcini: D400 - F900, conform SR EN 1433
ACO Drain Monoblock RD
Rigole ACO Qmax 300x200
  • Capacitate hidraulică foarte mare, cu un cost redus în raport cu volumul de apă colectat
  • Soluția ideală pentru aplicațiile cu descărcări puține și lungimi hidraulice mari
  • Design inovativ pentru integrarea în structura platformei
  • Diverse dimensiuni și tipuri de grătare pentru intregrarea în diferite aplicații.
  • Volum de atenuare a vârfului hidraulic.
  • Instalare rapidă, manipulare ușoară.
  • Clasa de sarcini A15-F900 conform SR EN-1433
ACO Drain Qmax

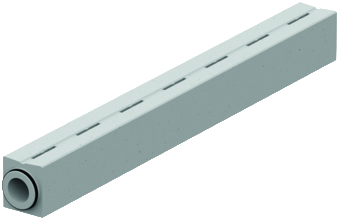

Render Pfuhler 30RD
  • Structură monobloc cu stabilitate crescută chiar și în condiții extreme
  • Cu garnitură EPDM integrată la îmbinare
  • Elemente de conectare în L, T, Y - disponibile la cerere
  • Instalare tip I, conform SR EN 1433, fără încastrare în beton
  • Clasă de sarcini D400 - F900, testate conform SR EN 1433
ACO Pfuhler

Guri de scurgere și capace de canalizare

ACO Combipoint-200x300
  • Gură de scurgere stradală din fontă cu corp inferior modular, ajustabil, din polipropilenă
  • Grătare cu clasa de sarcini C250 si D400, asigurate la vandalism
  • Designul grătarului permite traversarea cu biciclete sau cu cărucioare pentru persoane cu dizabilități
  • Corpul inferior poate fi adaptat prin combinarea a cinci tipuri de elemente
  • Disponibilitate stoc
ACO Combipoint PP
Bituplan Inchis 200x300
  • 10 ani garanție la deformări și vandalism
  • Peste 32 milioane de treceri cu osii standard de 115kN
  • Soluție telescopică, capacul se compactează împreună cu stratul asfaltic.
  • Aducerea la cotă se face în timpul instalării stratului de uzură
  • Nu necesită intervenții ulterioare pentru că sarcinile din trafic nu sunt transmise pe căminul de canalizare.
  • Disponibilitate stoc.
ACO CityTop Bituplan

Clean Teil

Separatoare de lichide ușoare

Oleopator C-200x300
  • Separatoare de lichide ușoare testate conform SR EN 858-1
  • Cuvă din beton armat, cu acoperire de protecție la interior
  • Acces din exterior la elementul de coalescență pentru mentenanță
  • Racorduri prevăzute cu garnituri
  • Inslație de bypass 1:10 sau 1:5
ACO Oleopator C
Oleopator GH-200x300
  • Separatoare de lichide ușoare testate conform SR EN 858-1
  • Cuvă din plastic armat cu fibră de sticlă
  • Instalare fără încastrare în beton
  • Acces din exterior la elementul de coalescență pentru mentenanță
  • Elemente telescopice pentru aducerea la cotă
  • Inslație de bypass 1:10 sau 1:5
ACO Oleopator G

Hold Teil
Release Teil

Atenuare vârf hidraulic, infiltrare și descărcare controlată

ACO Stormbrixx-200x300
  • Asigură volumul de atenuare necesar pentru stocarea temporară a vârfului hidraulic.
  • Stabilitate crescută datorită sistemului de îmbinare patentat.
  • Elemente ușoare, rapid de instalat.
  • Necesită spațiu redus de transport, depozitare, manipulare.
  • Disponibilitate stoc
ACO Stormbrixx

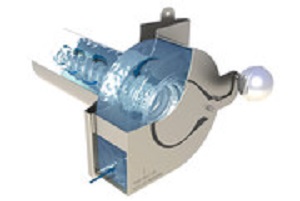

Q-Brake Vortex 200x300
  • Limitează debitul la valoarea dorită.
  • Descarcă debite mici în conducte cu diametru mare.
  • Soluții adaptate fiecărei aplicații.
  • Fără piese în mișcare.
  • Fără alimentare electrică.
  • Dispozitiv de siguranță pentru descărcare de urgență.
ACO Q-brake Vortex

Pentru dimensionarea și selectarea produselor necesarea realizării sistemelor de management al apelor meteorice trebuie luate în considerare următoarele standarde de produs și normative de proiectare:

SR EN 1433: Canale de evacuare a apelor uzate din zone circulabile utilizate de pietoni şi vehicule. Clasificare, cerinţe pentru proiectare şi încercare, marcare şi evaluarea conformităţii.

SR EN 124: Dispozitive de acoperire şi de inchidere pentru camine de vizitare şi guri de scurgere in zone carosabile şi pietonale.

SR EN 858 1-2: Separatoare de lichide uşoare (de exemplu hidrocarburi).

NP 133—2013: Normativ privind proiectarea, execuția și exploatarea sistemelor de alimentare cu apă și canalizare a localităților

STAS 9470-73: Ploi maxime. Intensități, durate, frecvențe.

SR 1846-2007: Canalizari exterioare. Determinarea debitelor de ape meteorice.

STAS 3051-91: Sisteme de canalizare. Canale ale reţelelor exterioare de canalizare. Prescripţii fundamentale de proiectare.

Dimensionare și optimizare

  • Soluții complexe
  • Optimizare costuri
  • Interconectare sisteme
  • Detalii DWG și BIM
  • Detalii tehnice pentru produse și instalare
  • Calcule hidraulice
  • Informații pentru specificare
  • Valoare adaugată pe termen lung
